Griddecken Teleskop TLM 70- 120 GVM

Art.Nr. 317.003

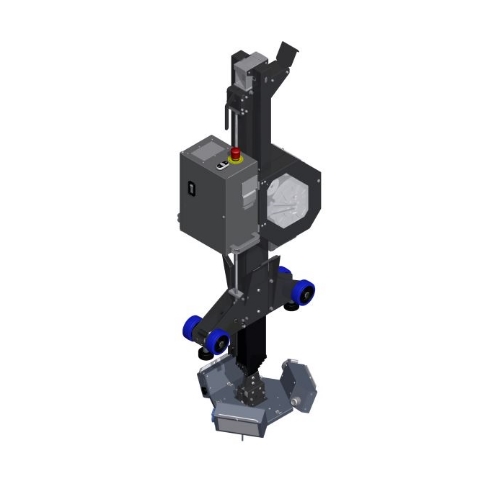

Das motorisierte Griddeckenteleskop mit horizontaler Verfahrbarkeit

Das MTS Studio-Griddeckenteleskop dient der präzisen Positionierung von Beleuchtungs-, Audio- und Videogeräten.

Die Abkürzung TLM 70-120 GVM steht für Teleskop-Leuchtenhänger (motorisch) mit Auszug 7000-12000 mm, für die Griddecken-Installation, mit motorisiertem Hub (vertikal) sowie motorisierter Verfahrbarkeit.

Die Tragkraft dieser Pantographen beträgt bis zu 60 kg.

Kundenspezifische Anpassungen der Hebegeräte können dank der modularen Bauweise i.d.R. problemlos vorgenommen werden

Produkt Highlights
Technische Daten
Zubehör

Die Highlights im Überblick:
  • Dynamisch selbsthemmendes Getriebe
  • Radialspiel von nur +- 2°
  • Schmierstofffreier Betrieb
  • Schlaffseil-/ Seilbrucherkennung je Tragmittel
  • Ansteuerung direkt am Teleskop (AUF-AB) oder per Fernsteuereinheit
  • bis zu 60 kg Nutzlast
  • DGUV Vorschrift 17 (früher BGV C1, früher VBG 70) sowie DIN 56950-2 (früher DIN 15560)
Beschreibung:

Das MTS Griddeckenteleskop dient der präzisen Positionierung von Beleuchtungs- Audio- und Videogeräten.

Die motorische Vertikalverstellung ist mit einem statisch und dynamisch selbsthemmenden Getriebe ausgeführt. Aufgrund der modularen Bauweise der Leuchtenhänger sind auch individuelle Anpassungen an örtliche Gegebenheiten oder Kundenanforderungen meist problemlos möglich.

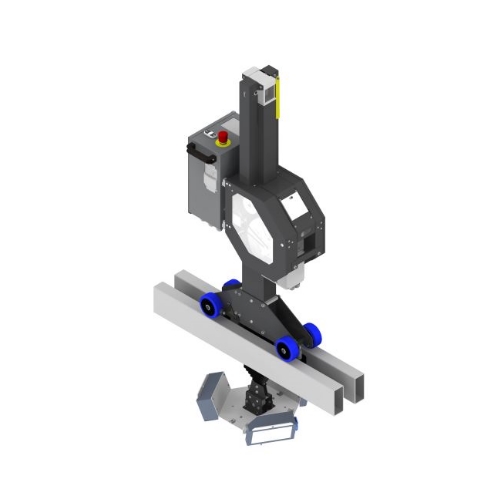

Das MTS teleskop kann, je nach Griddecke, mit zwei oder vier Achsen geliefert werden. Die Laufrollen sind mit einer speziell entwickelten Gummimischung vulkanisiert, wodurch ein möglichst leises Abrollgeräusch ermöglicht wird,

Die Rechteck-Tubus-Profile können dank innovativer verschleißfreier Kunsttofführungen frei von Schmierstoff betrieben werden. Sie ermöglichen einen präzisen und verklemmungsfreien Aus- und Einzug und gewährleisten ein enorm geringes Radialspiel von lediglich +- 2°.

Zwei Seilbobinen sorgen für ein exaktes Wickeln der Tragmittel.

Optional ist das MTS Telskop auch horizontal motorisch verfahrbar.

Zur Lastaufnahme dient eine Standard DIN TV-Hülse mit d = 29mm.

Die Bedienung erfolgt direkt am Teleskop oder alternativ mittels einer MTS Fernsteuereinheit.

Die Pantographen aus dem Hause MTS – Media Technical System entsprechen den einschlägigen Sicherheitsvorschriften DGUV Vorschrift 17 (früher BGV C1, früher VBG 70) sowie DIN 56950-2 (früher DIN 15560)

Technische Daten:
  • Auszug: bis max. 12000 mm
  • Hub: <>. 135 mm/sec
  • Radialspiel: +- 2°
  • Motor (Vertikalantrieb): 230/400V; 0,4kW, 50 Hz
  • Motorschutzart IP 54
  • max. Nutzlast: 60 kg
  • elektrische Anschlüsse: nach Kundenabsprache
  • Dynamisch selbsthemmendes Getriebe
  • Dauerschmierung von -30 bis +150°
  • Schlaffseil-Seilbrucherkennung je Tragmittel
  • Überlasterkennung
  • Betriebsendschalter oben / unten
  • Notendschalter oben / unten
  • Technische Änderungen vorbehalten.
Technische Zeichnung:
Griddecken_Teleskop_TLM 70-120 3
Griddecken_Teleskop_TLM 70-120 4

 DOWNLOAD Betriebsanleitungen, Servicehefte und Programmierungsdateien

Zubehör:
media-techincal-system-produktfoto-fcp900-wandpanel-studiosteuerungen-teilautomatik

Art.Nr. 350.900 FCP 900

media-techincal-system-uebersicht-studiosteuerungen-geraetesteuerungen-kabellos-ir-tc4

Art.Nr. 350.026 RFS-TC 4
