Laufschienensystem ASS T-20
Art.Nr. 3810 020 ASS T-20 blank 20pol./ bright drawn 20pol.
Art.Nr. 3810 120 ASS T-20 eloxiert 20pol./ anodised 20pol.
Art.Nr. 3810 220 ASS T-20 pulverbeschichtet 20pol./ powder coated 20pol.
Das 20-polige Schienensystem für Studio und Bühne
Unser MTS-ASS T-20 Profil ist ein strom- und datenführendes Schienensystem mit bis zu 20 integrierten Kupferleitungen.
Über die Kupferleitungen erfolgt sowohl die Leistungsversorgung, als auch die Übertragung der Steuersignale.
Die MTS ASS T 20 Schiene ist ein modulares System mit einer flexiblen Anzahl von Kupferleitungen (Pole: 10, 20 oder mehr). Diese Schiene kommt zum Einsatz, wenn hohe Energie- und Datenübertragung sowie hohe Nutzlasten benötigt werden. Das starke Trageprofil ASS T bietet auch die Laufflächen für verschiedene Trolleys. Die Anzahl der Kupferleitungen wird durch die Energiemenge bestimmt, die übertragen werden soll.
- starkes und modulares System
- ca. Nutzlast 2490 kg (Punktlast, einfach abgestützter Träger alle 2 m)
Einsatzbereiche:
Deckenlaufschiene, Traverse, Lastschiene
Radius:
nicht möglich
Abmessungen:
Breite: 202 mm
Höhe: 204 mm
Länge: 6.000mm (Standard)
MTS – Studio-Schienen übertragen Strom und Daten:
Unsere MTS-Schleifleitschienensysteme sind ein bewährtes und zuverlässiges Konzept für sichere Energie- und Datenübertragung, kombiniert mit starken Trägerprofilen und Laufflächen für alle Arten von Ausrüstung. Die Systemschienen wurden speziell für die anspruchsvollen Anforderungen in Fernsehstudios und auf der Bühne sowie für den Einsatz in der Industrie entwickelt. Verschiedene Schienenprofile decken jeden Anwendungsbereich ab; Verfügbar für eine breite Palette von Nutzlast und zwischen 3 und 30 (oder sogar mehr) integrierte Kupferleiter. Diese Kupferleiter übertragen die erforderliche Energie, um die Geräte zu versorgen, sowie die Datensignale für verschiedene Steuersysteme.
Die MTS-Stromschiene ermöglicht das Bewegen schwerer Lasten und Stromversorgungen wie Teleskope, Stromabnehmer, Hebevorrichtungen, Vorhänge und andere Beleuchtungsaufhängungen.
Beschreibung:
Die MTS-Schleifleitung ist eine berührungsgeschützte Schleifleitung. Das Gehäuse kann unterschiedliche Kupferquerschnitte aufnehmen. Je nach Kundenwunsch wird ein durchgehendes Flachkupferband lose in Ringen geliefert. Kompakte Anordnung und einfach Montage sind die herausragenden Merkmale dieses Schleifleitungssystems. Die ASS-Schleifleitung entspricht den VDE-, Europäischen und Internationalen Normen und Vorschriften, sowie den Unfallverhütungsvorschriften.

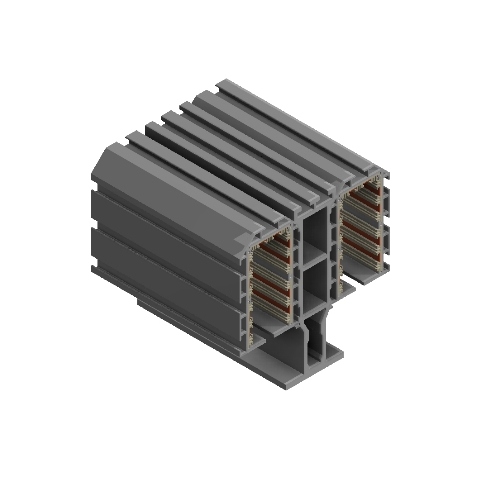

Das MTS Studioschienen-Profil ASS T-20 ist eine Aluminium-Schleifleiterschiene mit 20 integrierten Kupferleitern und sehr hoher Tragfähigkeit. Mit dieser Systemschiene lassen sich hohe Lasten und Stromzuführungen bewegen. In Verbindung mit den motorisierten MTS-Laufwagen können die Anlagen auch motorisch verfahren werden. Individuelle Steuerungskonzepte stehen hier genauso zur Verfügung wie diverse Positioniersysteme.

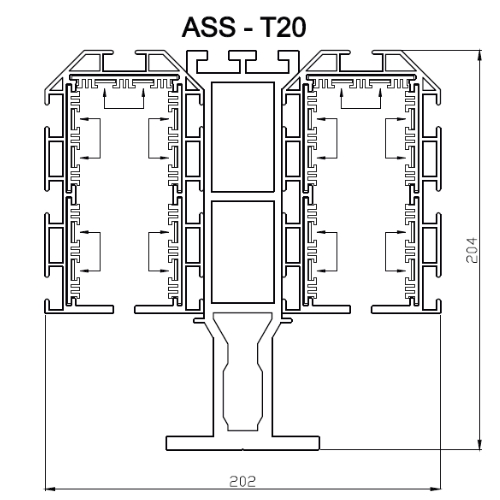

Das Profil der Schiene ist 204mm hoch und 202mm breit und besteht aus gezogenem AlMgSi 0,5 F 22 bis 25. Auf Wunsch ist die Studio-Schiene auch schwarz-eloxiert erhältlich, wodurch reflexionen auf ein minimum reduziert werden können.
Zur Aufhängung dient ein Nutenkanal an der Oberseite der Laufschienensystems.
ASS-Schleifleitungen werden für ortsveränderliche Stromverbraucher wie z.B. Hängebahnen, Beleuchtungsanlagen, Fernsehstudio-Einrichtungen, Elektrowerkzeuge, Werkzeugmaschinen, etc.eingesetzt.
Der Kriechweg rechnet sich nach der DIN / IEC 112 / VDE 0300 Teil 1. Der Kriechweg ist abhängig vom Verschmutzungsgrad der Umgebung, des zum Einsatz kommenden
Schleifleiterschienensystems.
Material:
- Schiene: AlMgSi 0,5 F 22 bis 25
- Standard. Aluminium Blank gezogen
- schwarz Eloxiert: auf Anfrage
- Isolator: PPO/PPE, halogenfrei (ASS1, ASS2, ASS3), PVC (ASST10)
- Brennbarkeit: UL 94: 94 V – 0; selbstverlöschend, nicht tropfend, DIN 4102- B1 These1
- Sauerstoffindex: ASTM D 2863: 31%
- Wärmeformbeständigkeit: VICAT B, nach DIN 63460: 90°C
- Kupferband: E-Cu58 (Cu – ETP)
- Materialnorm: D 1787
- Festigkeit: > 370
- Breite: 10mm
- Dicke: je Anwendung
- 0,5 mm für max. 36 A / 600V
- 1,0 mm für max. 63 A / 600V
- 1,6 mm für max. 80 A / 600V
- 2,5 mm für max.100 A / 600V
Belastungstabelle | load index | tableaux de Charge:
Die Lastangaben beziehen sich auf statische Berechnungen der Industrie. Für die Bühnen- und Studiotechnik reduzieren sich die Lastangaben um 50%.
Zubehör:
Art.Nr. 3512.003 Stromabnehmer 3 pol.
Art.Nr. 3512.005 Stromabnehmer 5 pol.
Art.Nr. 3512.007 Stromabnehmer 7 pol.
Art.Nr. 3512.010 Stromabnehmer 10 pol.
Art.Nr. 3014.011 Scheinwerferwagen mit Feststeller
Art.Nr. 3013.218 Schienenstoßverbinder
Art.Nr. 1113.302 Nutenstein
Art.Nr. 1013.302 Nutenstein
Art.Nr. 3510.300 Endeinspeisung
Art.Nr. 3511.006 Endkappe
Art.Nr. 3520.002 Mitteleinspeisung
Art.Nr. 2910.013 Stromkreistrennung
Art.Nr. 1013.218 Schienenstoßverbinder
